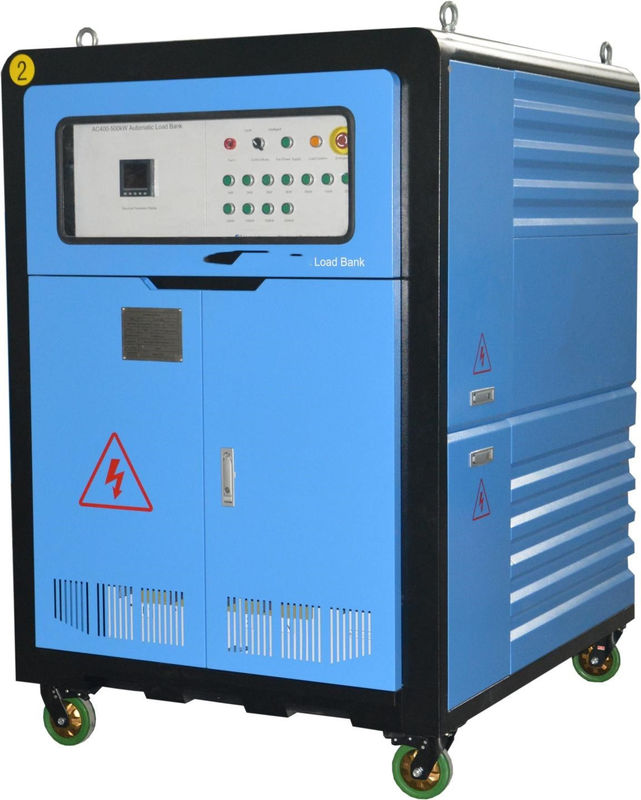

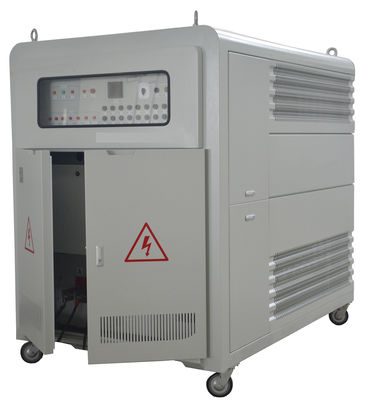

600KW di potenza di carico resistivo per la prova del generatore

Modello

KL600

Precisione di visualizzazione

Livello zero.5

Potenza di controllo

Potenza esterna 380VAC 3 fasi 4 filo 50Hz

Connessione via cavo

Input del banco di carico - barra di carico (accoppiamento stellare "Y") Input di potenza di controllo - blocco terminale

Interfaccia di comunicazione

RS232/RS485

Isolamento

F

Modalità di lavoro

Lavoro continuo

Frigorifero

Aria forzata, presa d'aria orizzontale e raffreddamento verso l'alto dei gas di scarico

Trasporti

Con occhi di sollevamento e ruote a rotaia

Colore

Come richieste del cliente o come il nostro disegno

Dimensioni

1610*1250*1600mm L×W×H

Peso

800KGS

Temperatura ambiente

-10°C~+50°C

Umidità relativa

≤ 95%

Altezza

≤ 2500 m

Pressione atmosferica

86 ~ 106 kPa

Contattore

Schneider

Fusibili

MIRO

PLC

Siemens

Tasto di illuminazione

ABB

Relay

OMRON

Resistenza in lega

Kingway

Software di elaborazione dei dati

Kingway

1) 3 linee LED multifunzione contatore può visualizzare in tempo reale tensione e corrente di tre fasi e ogni fase, potenza resistiva, fattore di potenza, potenza apparente, frequenza e tempo di funzionamento del gruppo generatore.

2) L'utente può preimpostare la potenza e quindi premere il pulsante di caricamento principale.

3) Modalità di controllo: l'utente può scegliere il controllo locale o il controllo intelligente (attraverso PC)

4) Interblocco modalità di controllo: il pannello di controllo ha un interruttore per scegliere la modalità di controllo, l'altra modalità di controllo è non valida se l'utente sceglie una modalità di controllo.

1) Avere il pulsante di emergenza.

2) In caso di sovraccarico, surriscaldamento, cortocircuito, la banca di carico rimuoverà automaticamente il carico e darà l'allarme.

3) Protezione del ventilatore: la banca di carico non può essere caricata prima che il ventilatore sia acceso.

4) Alerta quando un ventilatore è anomalo o il volume d'aria è insufficiente, ecc.

5) Tasto di protezione: alcuni pulsanti di protezione possono essere spenti in caso di falso allarme o per esigenze particolari.

1) carico automatico: l'utente può impostare diversi periodi di potenza e durata e a turno da 0%→25%→50%→75%→100% o 110% poi →75%→50%→25%→0%. ecc. per effettuare i test di carico automatici.

2) Può effettuare prove parallele per diverse unità.

3) I dati possono essere salvati, possono visualizzare dati in tempo reale e dati storici.

4) I grafici e i grafici possono essere esportati in formato JPG mentre i dati testati sono esportati in formato Excel e Word, e tutti possono essere stampati.

Descrizione del simbolo del contatore: nel processo di carico, la macchina può visualizzare i parametri in tempo reale mediante strumenti di misura.

Display area di funzionamento dello strumento, il diagramma chiave è il seguente: strumento ha le tre finestre di visualizzazione superiore, centrale e inferiore, ogni valore e simbolo di unità formano i dati.la finestra superiore mostra 100.0V, vale a dire che la tensione di fase A è di 100V.

F1, F2 e in basso, puoi cambiare tre finestre e riciclare i parametri di visualizzazione.
Signali in inglese che significano:
V: simbolo di tensione di fase; unità: V, e combinata con K, M a kV MeV;
V LL: due simboli indicano una tensione di linea; unità: V, e combinata con K, M a kV MV;
A: simbolo di corrente; unità: A, e combinata con K, M a kA, MA;
W: simbolo di potenza attiva; unità: W e combinata con K, M in kW, MW;
Var: simbolo di potenza reattiva; unità: Var, e combinata con K, M a kvar, Mvar;
VA: simbolo di potenza apparente; unità: combinazione VA e K, M kVA, MVA;
Hz: simbolo di frequenza; unità: Hertz;
PF: simbolo del fattore di potenza;
E: simboli di energia; unità: Ep (potenza attiva) kWh, Eq (energia reattiva) kVAh, Es (potenza apparente) kVA;
3P3L: due componenti a 3 fasi a 3 fili;
3V3A: tre elementi a 3 fili a 3 fasi;
3P4L: tre fasi a quattro fili;
